沥青路面

英国在1832～1838年之间，用煤沥青在格洛斯特郡修筑了***段煤沥青碎石路；法国于1858年在巴黎用天然岩沥青修筑了***条地沥青碎石路；到20世纪，使用量的铺路材料为石油沥青。中国上海在1920年代开始铺设沥青路面。1949年以后随着中国自产路用沥青材料工业的发展，沥青路面已广泛应用于城市道路和公路干线，成为目前中国铺筑面积最多的一种***路面。

施工原料编辑

沥青路面是将沥青混凝土加以摊铺、

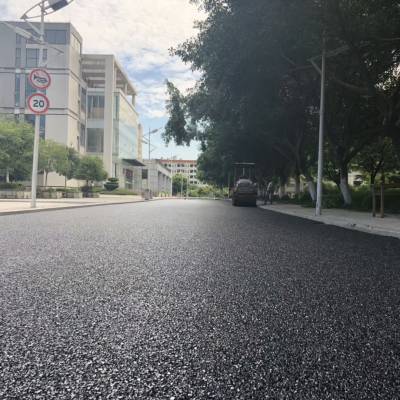

沥青路面

沥青路面

碾压成型而形成的各种类型的路面。沥青混凝土是用具有一定黏度和适当用量的沥青材料与一定级配的矿物集料，经过充分拌合形成的混合物。沥青混凝土作为沥青路面材料，在使用过程中要承受行使车辆荷载的反复作用，以及环境因素的长期影响。所以沥青混凝土在具备一定的承受能力的同时，还必须具备良好的抵抗自然因素作用的耐久性。也就是说，要能表现出足够的高温环境下的稳定性、低温状况下的抗裂性、良好的水稳定性、持久的***性和利于安全的抗滑性等特点，以***沥青路面良好的服务功能。 [1-2]

沥青混凝土适合修筑路面的沥青材料主要为石油沥青和煤沥青，此外，还有天然沥青。有些国家或地区亦有采用或掺用天然沥青拌制的。按所用集料品种不同，可分为碎石的、砾石的、砂质的、矿渣的数类，以碎石采用最为普遍。沥青的性质和标号要求，随沥青路面种类、地区的气候和路段的交通情况不同而异；热拌或热法浇洒以及在炎热地区和重交通道路上宜选用较稠的沥青；冷拌或冷法浇洒以及在寒冷地区和轻交通道路上宜选用较稀的沥青。 [3]  [4]  [5]  按混合料颗粒尺寸不同，可分为粗粒（35－40毫米以下）、中粒（20－25毫米以下）、细粒（10－15毫米以下）、砂粒 （5－7毫米以下）等数类。按混合料的密实程度不同，可分为密级配、半开级配和开级配等数类，开级配混合料也称沥青碎石。

材料

沥青结合料

沥青结合料是在沥青混合料中起胶结作用的沥青类材料（含添加的外掺剂、改性剂等）的总称。它将矿质粒料粘结成整体，增加强度和增强路面抵抗行车破坏的能力，并使路面具有抗水性。 [3]  [4]  [5]

集料

集料是沥青路面材料中矿物质粒料的通称，在路面材料中起骨架作用和填充作用。有时需数种粗、细粒料混合组成所需要的粒度级配。集料中把粒径在 5毫米以上的称作粗集料，5毫米及以下者称为细集料。根据来源不同，集料可分为天然集料和人造集料两大类。天然集料有碎石、砾石、砂、石屑等；人造集料有烧矾土、稳定的坚实冶金矿渣等。沥青路面用的集料应洁净无泥，粗集料的颗粒宜接近立方体，多棱角，少扁片长条，其抗压强度不宜小于60兆帕，作重车道面层者，不宜小于80兆帕，而且能耐磨耗。集料和沥青材料应有良好的粘着力，不易经水的侵蚀而剥落，如集料和沥青粘着不良，应掺入***抗剥落剂改善。选配集料时，分层铺浇的应为粒径相近的各档的同粒径集料；拌制混合料的则常需有大小粒径按规格配合的级配集料，这类集料也可采用分档不同的同粒径集料按比例掺合而成。 [3]  [4]  [5]

矿粉
